Ноябрь 15, 2023


Награда: Диплом победителя 1-й степени.

Категория: Лучшие программные продукты, способствующие повышению энергоэффективности.

Технология: Дистанционная система контроля батареи ШОТ (шкаф оперативного тока).

Дистанционная система контроля батареи ШОТ (шкаф оперативного тока) позволяет осуществлять постоянный контроль за состоянием аккумуляторов, продлить срок службы батареи, снизить риск потерь. связанных с возможным отказом батареи, сэкономить рабочее время обслуживающего персонала.

В филиале «Мозырские электрические сети» эксплуатируется несколько десятков батарей ШОТ (шкаф оперативного тока). Типовая батарея ШОТ состоит из 18 аккумуляторов 12 В 50 – 200 А*ч. Аккумуляторы соединены последовательно для получения 220 В постоянного тока. Стоимость такой батареи примерно 20 тыс. бел. руб. Неисправность зарядного устройства, короткое замыкание одного из аккумуляторов, неправильный режим эксплуатации могут преждевременно вывести батарею из строя. От этих батарей запитаны выключатели, защиты и т.д. При этом в филиале отсутствуют какие-либо системы контроля за состоянием батарей. Контроль осуществляется работником службы подстанций при помощи вольтметра.

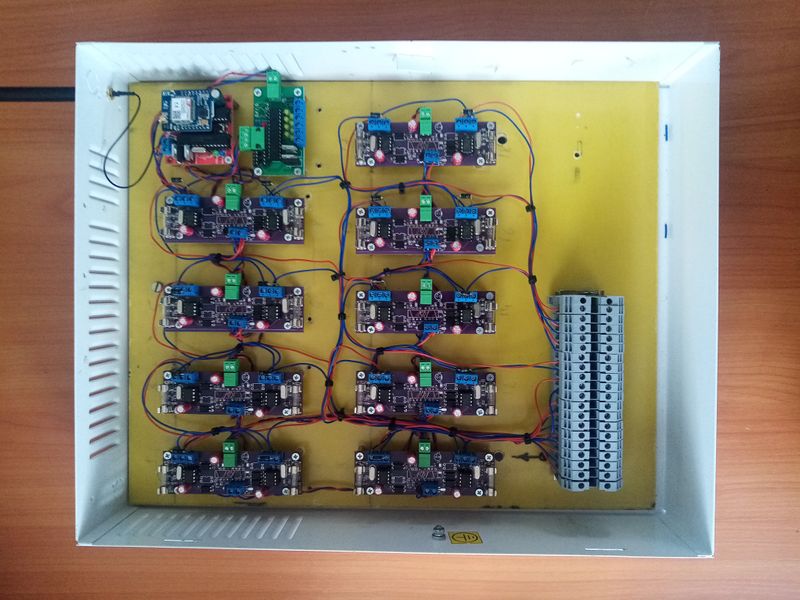

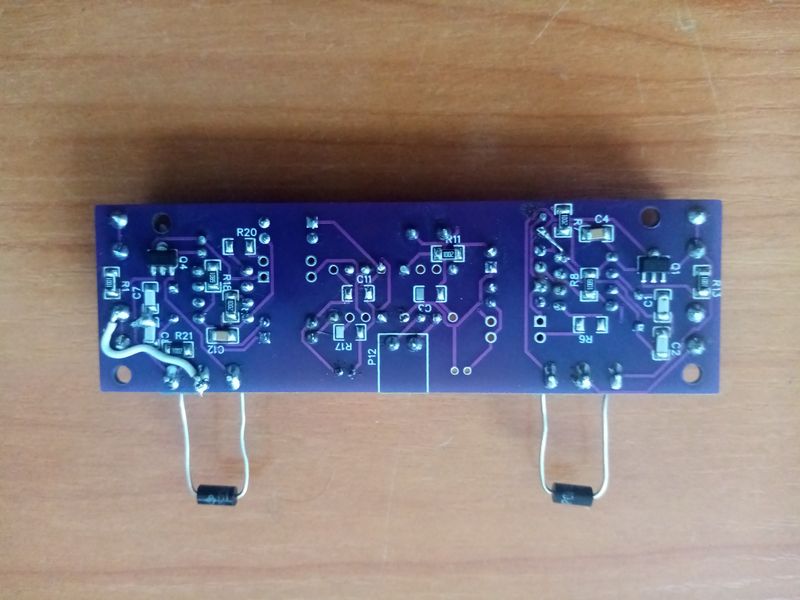

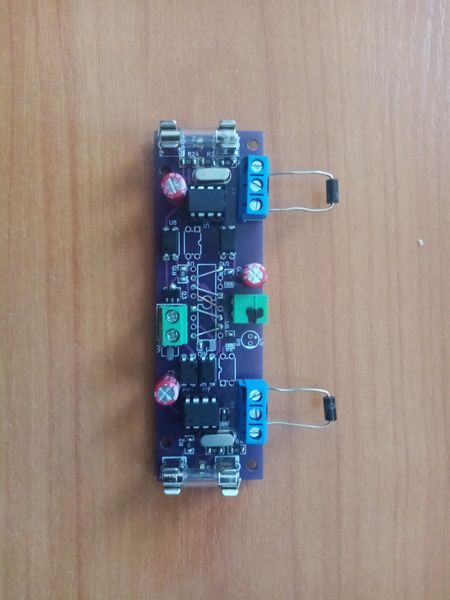

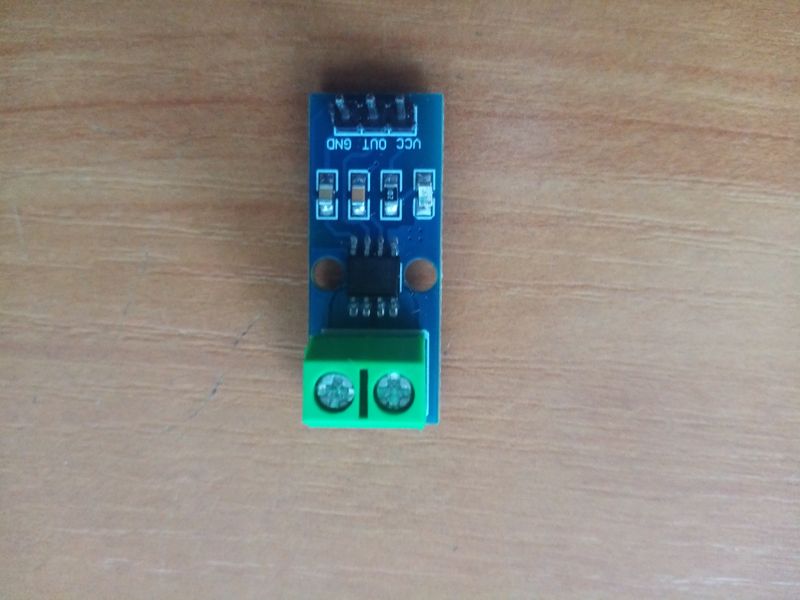

Поэтому было разработано оборудование для дистанционного мониторинга аккумуляторов и передачи сообщений о неисправностях на электронную почту. Оборудование состоит из трех типов плат и может дополняться датчиком температуры и датчиком тока (если отсутствует амперметр с интерфейсом передачи данных).

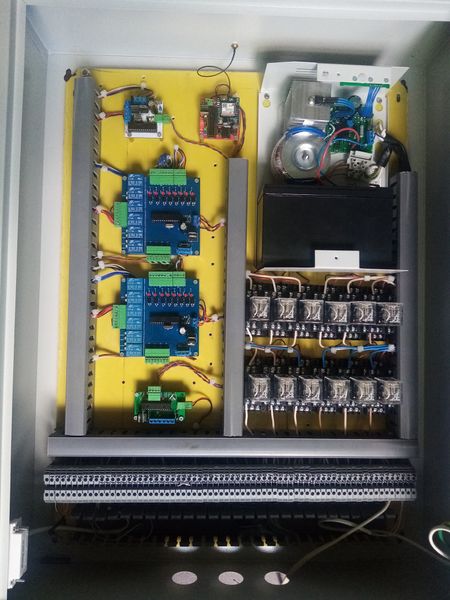

Питание оборудования осуществляется от отдельного блока бесперебойного питания ББП-20, так как в случае пропадания напряжения собственных нужд и отказа ШОТ диспетчер должен понимать, что произошло.

Устройство может включаться как в SCADA по протоколу MODBUS, так и в ПО собственной разработки (веб-страницы с диаграммами, разработанные при помощи фреймворков Spring Boot, d3.js, технологии веб-сокетов) при этом имеются преимущества:

  • Возможность мониторинга с любого компьютера сети (для диспетчера и ответственного за обслуживание ШОТ).
  • При наличии выхода в интернет (используется gmail) или наличии в сети SMTP сервера (требуется индивидуальная настройка) осуществляется рассылка на email сообщений о неисправностях, требующих немедленного реагирования.
  • Можно посмотреть историю параметров батареи (сохраняется раз в месяц для изучения причин выхода из строя)
  • Специализированное графическое отображение (аккумуляторы отображаются зеленым, желтым и при выходе из строя – красным цветом)
  • Предсказание срока работы батареи до достижения разряда.

На странице настройки можно ввести весовые коэффициенты для перевода значений АЦП в напряжение и ток, e-mail адреса для рассылки информации.

Ресурсосбережение достигается за счет:

  • Экономии рабочего времени обслуживающего персонала.
  • Продления срока службы батареи.
  • Низкой стоимости оборудования (стоимость материалов для изготовления одного устройства – 300 бел. руб).
  • Высокой надежности и ремонтопригодности.
  • Отсутствия необходимости техобслуживания (замена аккумулятора блока питания - раз в 5 лет)
  • Низкой стоимости тарифа сотового оператора (для NB-IOT тариф 0.7 руб в месяц без ограничения лимита трафика).
  • Возможность подключения плат контроля напряжения и сбора и передачи данных к существующей системе телемеханики.
