Витебское коммунальное производственное унитарное предприятие котельных и тепловых сетей «ВПКиТС»
Ноябрь 15, 2023
Награда: Диплом победителя 1-й степени.
Категория: Энергоэффективные системы теплоснабжения.
Технология: Технология контактно-поверхностной утилизации тепла дымовых газов с использованием утилизатора УКП-0,1 собственной разработки.
Технология контактно-поверхностной утилизации тепла дымовых газов с использованием утилизатора УКП-0,1 предназначен для использования тепла уходящих дымовых газов на подогрев обратной сетевой воды в котельных, работающих на природном газе, с рабочим давлением воды до 0,7 МПа и максимальной температурой воды на выходе до 115 град С.
Принцип действия утилизатора основан на использовании тепла уходящих дымовых газов на подогрев обратной сетевой воды. Дымовые газа из газохода попадают в контактную насадку, куда через отверстия в дождевателе попадает конденсат. В насадке происходит интенсивный тепло- и массообмен между водой и дымовыми газами.
В результате охлаждения дымовых газов ниже точки росы в верхней части контактной насадки происходит конденсация водяных паров с выделением теплоты для нагрева поступающего коденсата. Нагретый в насадке конденсат стекает в виде мелких струй и капель в бак сбора конденсата, где догревается от газохода и затем через заборный патрубок циркуляционным насосом подается в теплообменник. Дымовые газы после контактной насадки поступают в каплеуловитель и затем через верхний газоход и дымосос в дымовую трубу.
За счет внедрения в схему котельной утилизатора контактно-поверхностного УКП-0,1 получен максимальный эффект от утилизации температуры уходящих газов с получением эффекта от выделения из дымовых газов скрытой теплоты парообразования.
Установка теплоутилизатора УКП-0,1 позволяет улучшить технико-экономические показатели по следующим пунктам:
- снижение удельной нормы расхода;
- экономия топливно-энергетических ресурсов;
Реализация данного проекта позволила повысить эффективность сжигания природного газа на теплоисточнике за счет более глубокого охлаждения дымовых газов в конденсационных утилизаторах.
Повышение к.п.д. котла на 3-6 %, срок окупаемости 2,5 года.

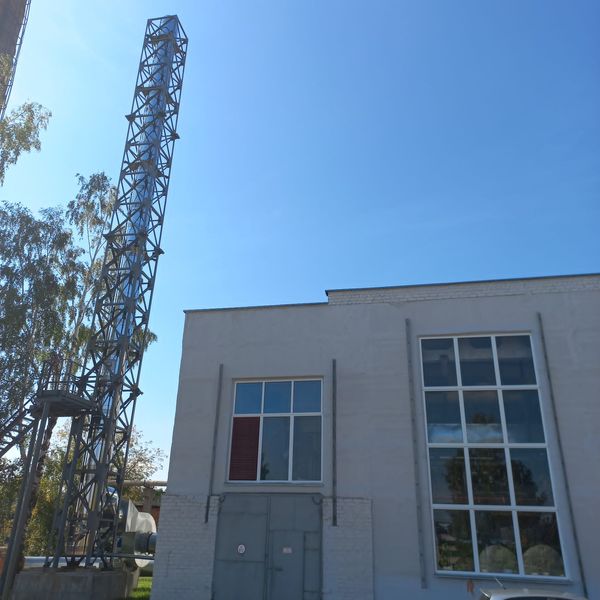

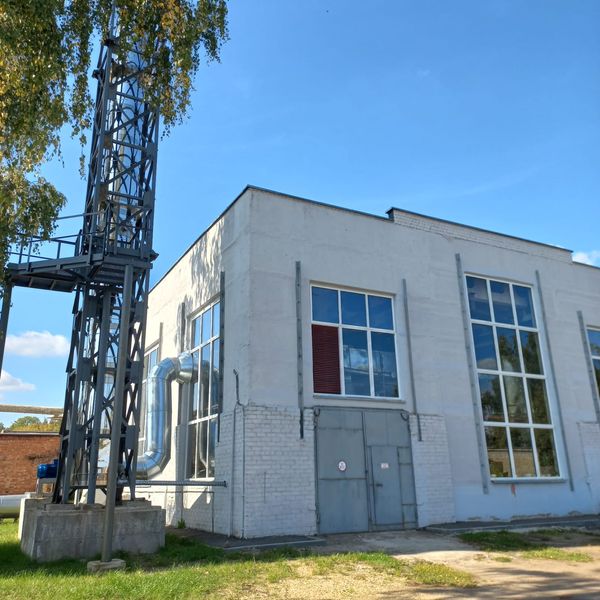

Технология контактно-поверхностный утилизации тепла дымовых газов с использованием утилизатора УКП-0,1 собственной разработки внедрена на мини ТЭЦ РАПТ и обеспечивает снижение удельной нормы расхода со 155,5 до 151,5 кг.у.т./Гкал.
