Ноябрь 15, 2023



Награда: Диплом победителя 1-й степени.

Номинация: Энергоэффективное оборудование для систем газоснабжения.

Продукт: Квадрокоптер DJI M300 с детектором утечек метана Mini-G и камерой DJI H20T.

Квадрокоптер DJI M300 с детектором утечек метана Mini-G и камерой DJI H20T позволяет производить обследование трасс газопроводов и отключающих устройств на предмет определения утечки газа, с последующей передачей данных в МПК «Панорама», а также применяется для контроля за проведением земляных работ, обследования на наличие древесно-кустарниковой растительности на объектах системы газоснабжения. Имеет возможность полета как в ручном, так и в автоматическом режиме путем передачи координат привязки газопроводов и построения маршрута.

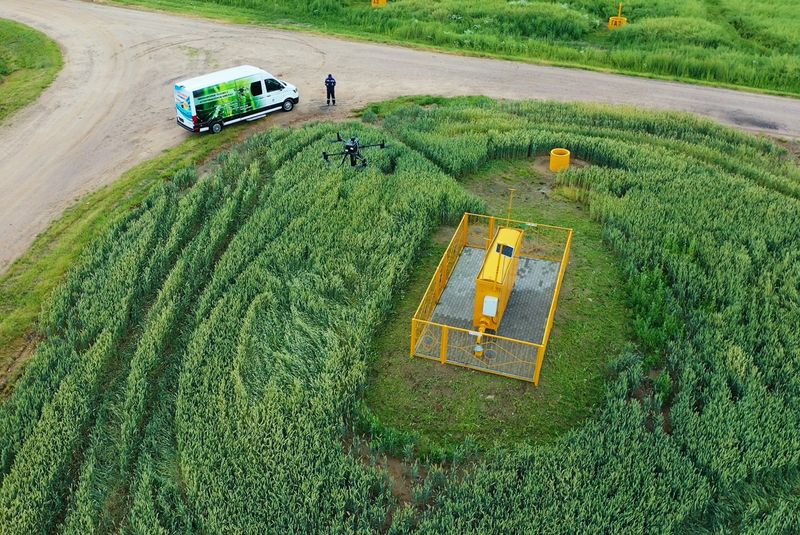

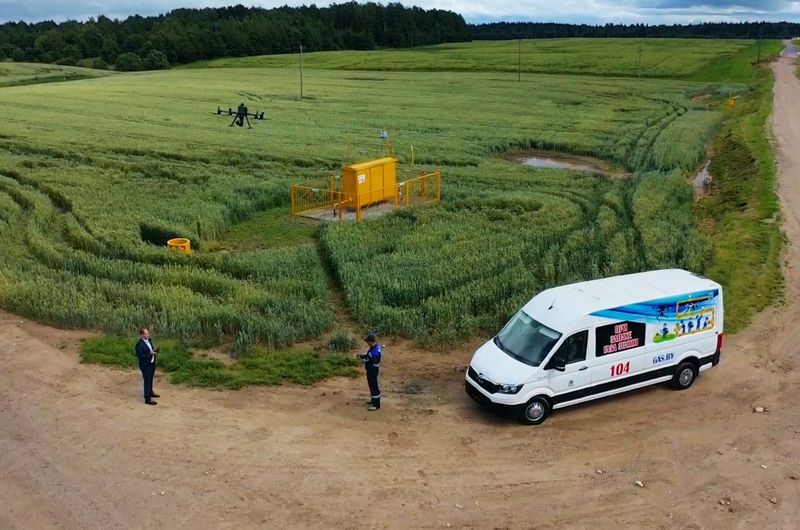

Одним из нововведений УП «Витебскоблгаз» стало применение квадрокоптера DJI М300 с установленным детектором утечек метана Mini-G и камерой DJI H20T (угол обзора 1450) с онлайн-передачей изображения на пульт для обследования трасс межпоселковых газопроводов с возможностью визуализации сохранности охранных зон и определением мест утечек газа согласно заданному маршруту либо в режиме ручного управления.

Для реализации такого функционала создан контроллер, интегрирующий полетные данные коптера и показания прибора mini-G. Данные передаются по GSM- каналу в систему «Дельта» и доступны для анализа трассы и состояния загазованности в программе «Панорама» в режиме online.

Видеоматериал пролета в высоком разрешении сохраняется на сервере предприятия, а результаты контроля с отображением мест обнаруженных утечек газа фиксируется в МПК «Панорама». Видеоматериал пролета в высоком разрешении может быть сохранен по завершении облёта с дополнительной камеры коптера.

Квадрокоптер оснащен интеллектуальными аккумуляторными батареями BT 60 большой ёмкости с возможностью горячей замены. Для работы в зимний период батареи оснащены системой интеллектуального саморазогрева при температуре ниже +5 град. С.

Возврат коптера на точку взлёта может также проходить в автоматическом режиме. Для исключения аварийных ситуаций (столкновение, повышенный уровень ветра и т.д.) предусмотрена система датчиков препятствия и аналитика DJI, информация отображается на пульте оператора.

Технические характеристики квадрокоптера:

  • максимальная передача сигнала: 15 км;
  • максимальное время полета: 55 мин;
  • максимальная высота полета 5000 м, с Laser Methane mini до 30 м;
  • позиционирование и обнаружение в 6 направлениях;
  • дисплей полетных данных;
  • водонепроницаемый корпус, защита уровня IP45;
  • рабочая температура: -20 град. С… +50 град. С;
  • время заряда аккумулятора до 3 часов.

Применение летательного аппарата упрощает обследование на наличие утечек газа на газопроводах, расположенных в труднодоступных местах.
