УП «МОГИЛЕВОБЛГАЗ»

Декабрь 10, 2022

Номинация: Цифровая трансформация, автоматизация, умные технологии

Продукт: Автоматизированная система контроля работы резервуарной установки сжиженного газа

Награда: Диплом победителя 2-й степени

Автоматизированная система контроля работы резервуарной установки сжиженного газа предназначена для газоснабжения населения сжиженным газом, повышения надежности и устойчивости режима газоснабжения жилых зданий, оперативного реагирования на внештатные ситуации

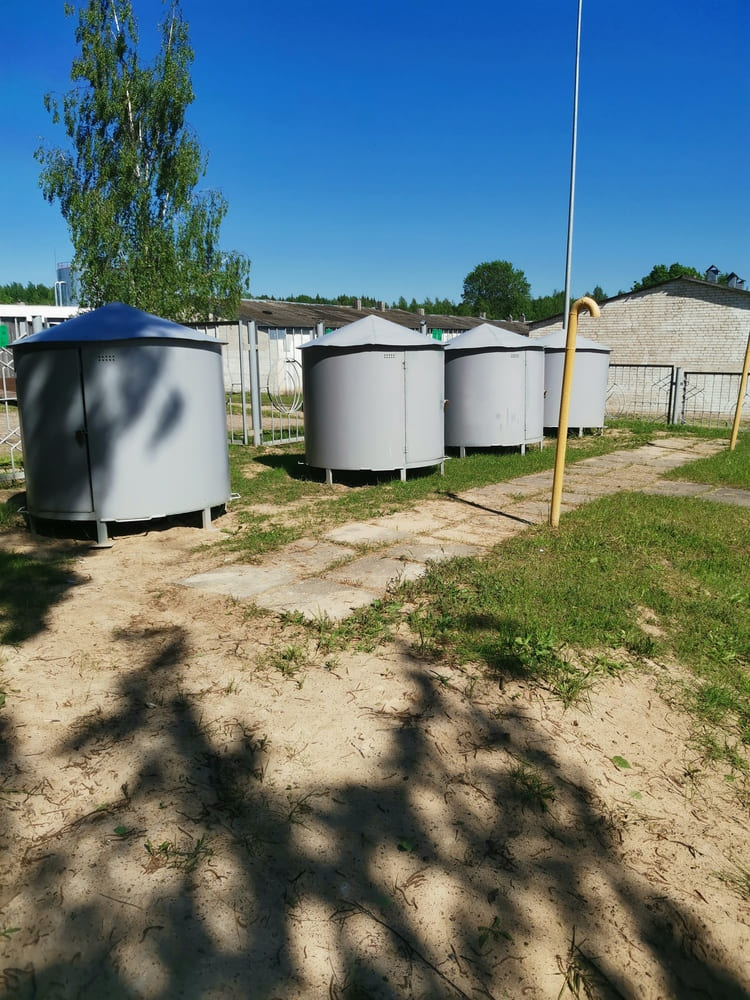

Резервуарные установки сжиженного газа находятся в населенных пунктах, где отсутствует централизованное газоснабжение природным газом. Резервуарная установка СУГ (РУ СУГ) – сооружение, состоящее из одного и более резервуаров, оборудованных техническими устройствами, обеспечивающими хранение и подачу СУГ заданных параметров потребителю. Основным недостатком такого способа газоснабжения является ее ненадежность при температурах наружного воздуха ниже «минус» 10 0С.

Проект был создан для газоснабжения населения сжиженным газом, повышения надежности и устойчивости режима газоснабжения жилых зданий, оперативного реагирования на внештатные ситуации.

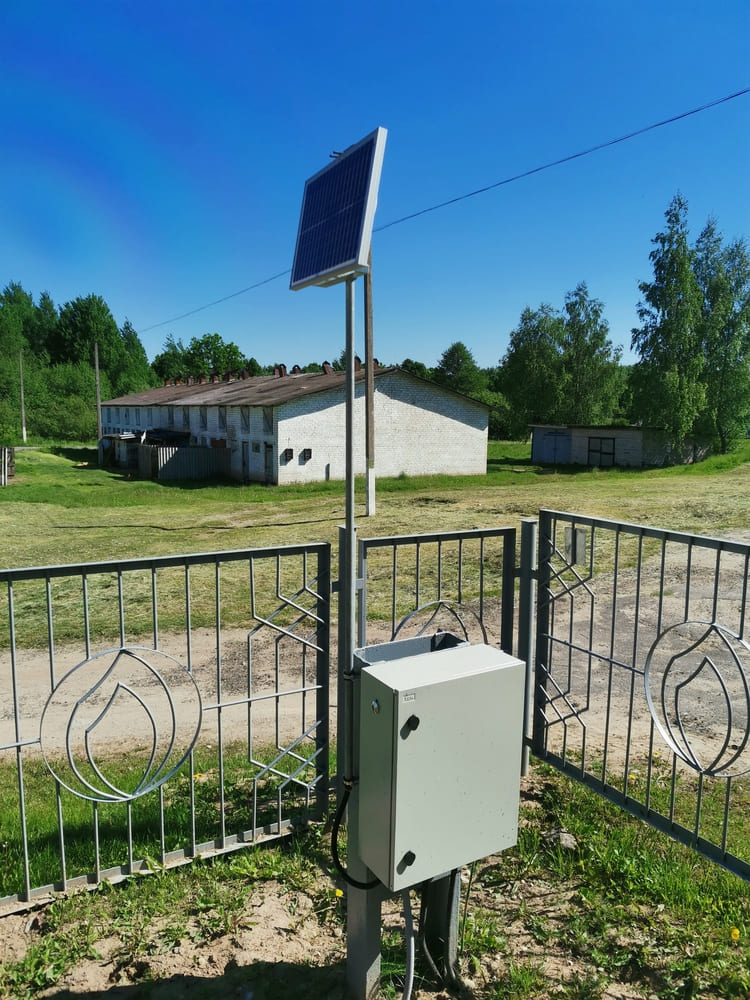

В связи с отсутствием возможности подключения к электрическим сетям, было выбрано оборудование, позволяющее работать системе от внутреннего аккумулятора с возможностью подзарядки в светлое время суток от фотогальванического элемента (солнечной батареи).

Перечень смонтированного оборудования:

- Система сбора информации телеметрической Индел 1716 (в комплектации ШРП).

- Датчики давления Aplisens РС-28B. Выходной сигнал 0 - 2 В, питание от 3,3 В.

- Уровнемер -указатель уровня ROCHESTER 600 с датчиком Холла - служит для показания уровня содержимого жидкой фазы в % объёме в ёмкости со сжиженным газом. Выходной сигнал 0 - 5 В, питание 6 В.

Контролируемы параметры:

1. Напряжение аккумуляторной батареи (установка телеметрии <11 В. >14.5В.)

2. Давление в резервуаре (установка телеметрии 0,1 МПа. < P >1 МПа.)

3. Выходное давление (установка телеметрии 2,5 кПа.< P > 3,36 кПа.)

4. Уровень СУГ (установка телеметрии 15%< % > 90%)

5. Контроль наличия ФГЭ

6. Контроль открытия защитного кожуха

7. Контроль открытия шкафа телеметрии

Системой контролируется: давления газа в РУ, давление газа на выходе из РУ, уровень заряда аккумуляторной батареи, уровня жидкой фазы в РУ.

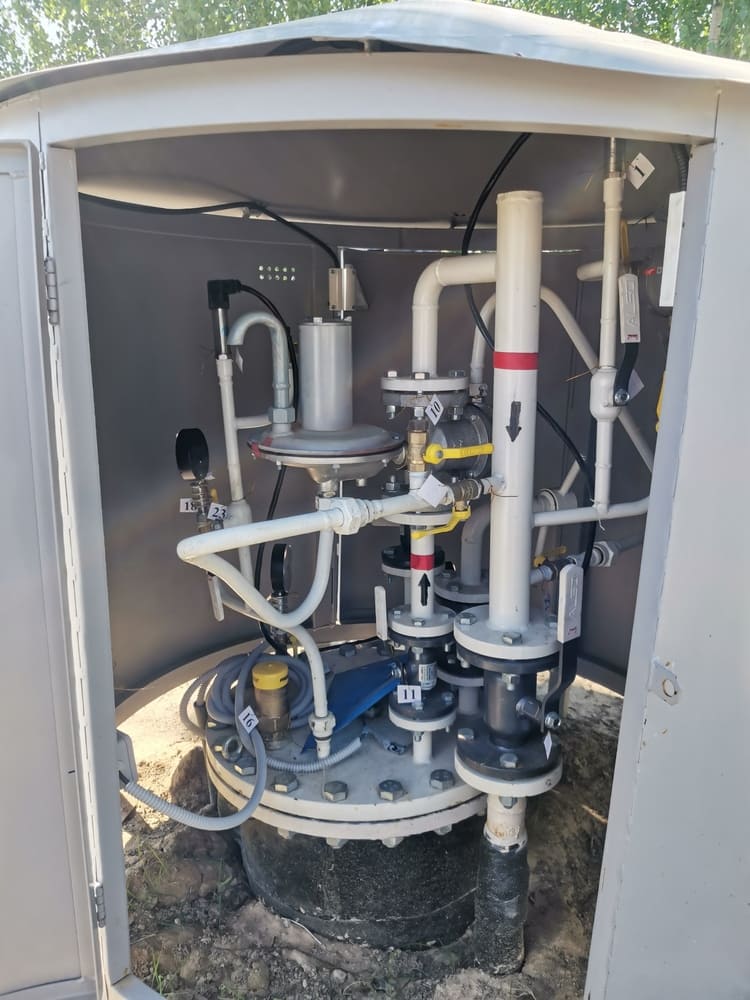

Осуществляется телесигнализация предельных значений давления газа в РУ, предельных значений давления газа на выходе из РУ, несанкционированное открытие двери шкафа телеметрии и кожуха редукционной головки.

Учитывая социальную значимость бесперебойного газоснабжения населения и отдаленность объекта от РГС (68 км), система телемеханики РУ позволяет сократить эксплуатационные расходы (транспортные, людские), при этом режим газоснабжения населения поддерживается на качественно более высоком уровне. Ожидаемый экономический эффект от внедрения объекта в эксплуатацию в 2022 г. составит 4361,10 рублей.
