УП «МИНСКОБЛГАЗ»

Декабрь 10, 2022

Номинация: Цифровая трансформация, автоматизация, умные технологии

Продукт: Тупиковый пункт контроля давления

Награда: Диплом победителя 2-й степени

Тупиковый пункт контроля давления предназначен для передачи данных от приборов учёта ресурсов (данных от подключенного преобразователя давления) в систему обработки и анализа информации посредством протокола CoAP.

Контроллер, входящий в состав тупикового пункта контроля давления (ИНДЕЛ‑2020N SENS), обеспечивает автоматический съём показаний с преобразователя давления, работающего по цифровому интерфейсу 1-wire, хранит показания в энергонезависимой памяти и передает данные в протоколе CoAP на сервер диспетчеризации через встроенный модем NBiOT.

Кроме того, устройство позволяет осуществлять управление подключённым при необходимости исполнительным устройством и контролировать состояние дискретного входа и уровень заряда батареи.

Тупиковый пункт контроля давления может работать как от литиевой батареи (расчетное время работы до 6 лет) так и от более распространенного свинцового аккумулятора подпитываемого фотогальваническим элементом.

Преимущества.

Тупиковый пункт контроля давления для передачи данных использует стандарт связи NBiOT, который и разработан для распределённых устройств, передающих малые объемы данных, что позволяет снизить энергопотребление и стоимость эксплуатации. Кроме того, модемы, использующие стандарт связи NBiOT, имеют меньшую стоимость и обладают большей чувствительностью, что позволяет их ставить в места, где другие стандарты связи уже не могут обеспечить прохождение сигнала.

Использование преобразователя давления СЕНСОР-М, работающего по цифровому интерфейсу 1-wire, также позволяет снизить энергопотребление системы и повысить точность передачи данных за счет уменьшения количества цифроаналоговых преобразований.

Тупиковый пункт контроля давления, работающий от литиевой батареи при периодичности сеансов один раз в неделю, может проработать на одном элементе питания емкостью 14 Ач до 6 лет. Отличается легкостью и простотой установки.

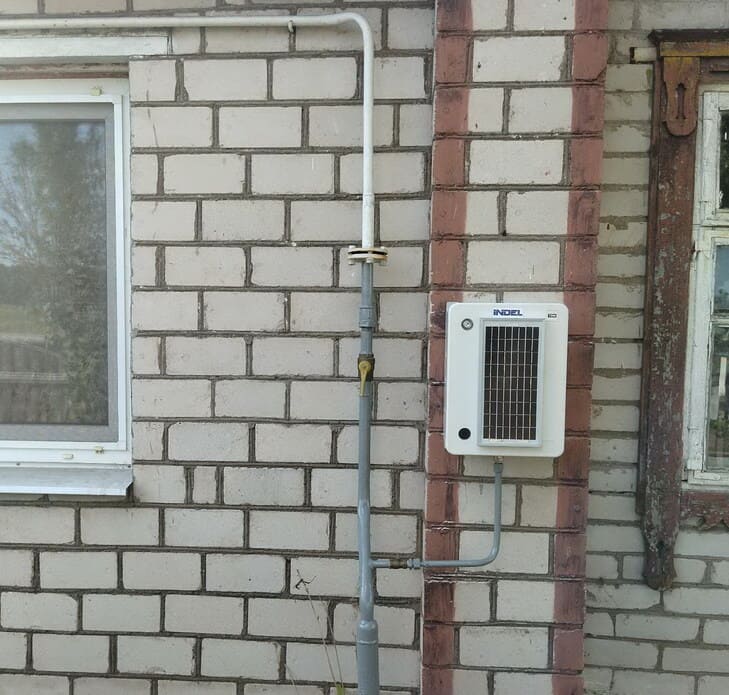

Тупиковый пункт контроля давления, работающий от свинцового аккумулятора, подпитываемого фотогальваническим элементом, имеет несколько большую массу и габариты, но обеспечивает более частую передачу данных и более уверенно отрабатывает при появлении каких-либо нештатных ситуаций. Применение тупикового пункта контроля давления, работающего от свинцового аккумулятора, является более предпочтительным для улучшения контроля за режимами газоснабжения в наиболее удаленных точках системы газоснабжения Минской области.

Экономический эффект от использования Системы основывается на:

- уменьшении частоты обходов для измерения давления в тупиковых точках газопроводов;

- улучшение качества обслуживания потребителей за счет более полного контроля за давлением в тупиковых точках, а следовательно, большего объема данных для анализа и своевременного принятия необходимых мер;

- уменьшении потребления электроэнергии за счет использования стандарта связи NBiOT;

- уменьшении потребления электроэнергии за счет использования преобразователя давления, работающего по цифровому интерфейсу 1-wire;

- уменьшения стоимости оборудования и эксплуатации за счет использования менее дорогих по цене и менее затратных в эксплуатации элементов.
