Филиал «Мозырские электрические сети»
Декабрь 10, 2022
Номинация: Цифровая трансформация, автоматизация, умные технологии
Продукт: Комплекс для телемеханизации и охранной сигнализации трансформаторных подстанций
Награда: Диплом победителя 1-й степени
Комплекс для телемеханизации и охранной сигнализации предназначен для трансформаторных подстанций.
Данное оборудование разрабатывалось для реализации программы ГПО «Белэнерго» «Телесигнализация ТП/РП от проникновения посторонних лиц», которая ставила целью передать диспетчеру района электросетей сигнал открытия дверей электроустановок. При этом появилась возможность провести телемеханизацию распределительных сетей, так как увеличение количества передаваемых сигналов контроля и управления практически не приводит к увеличению финансовых затрат. Для этого предстояло оборудовать и обслуживать силами службы более 1500 объектов.

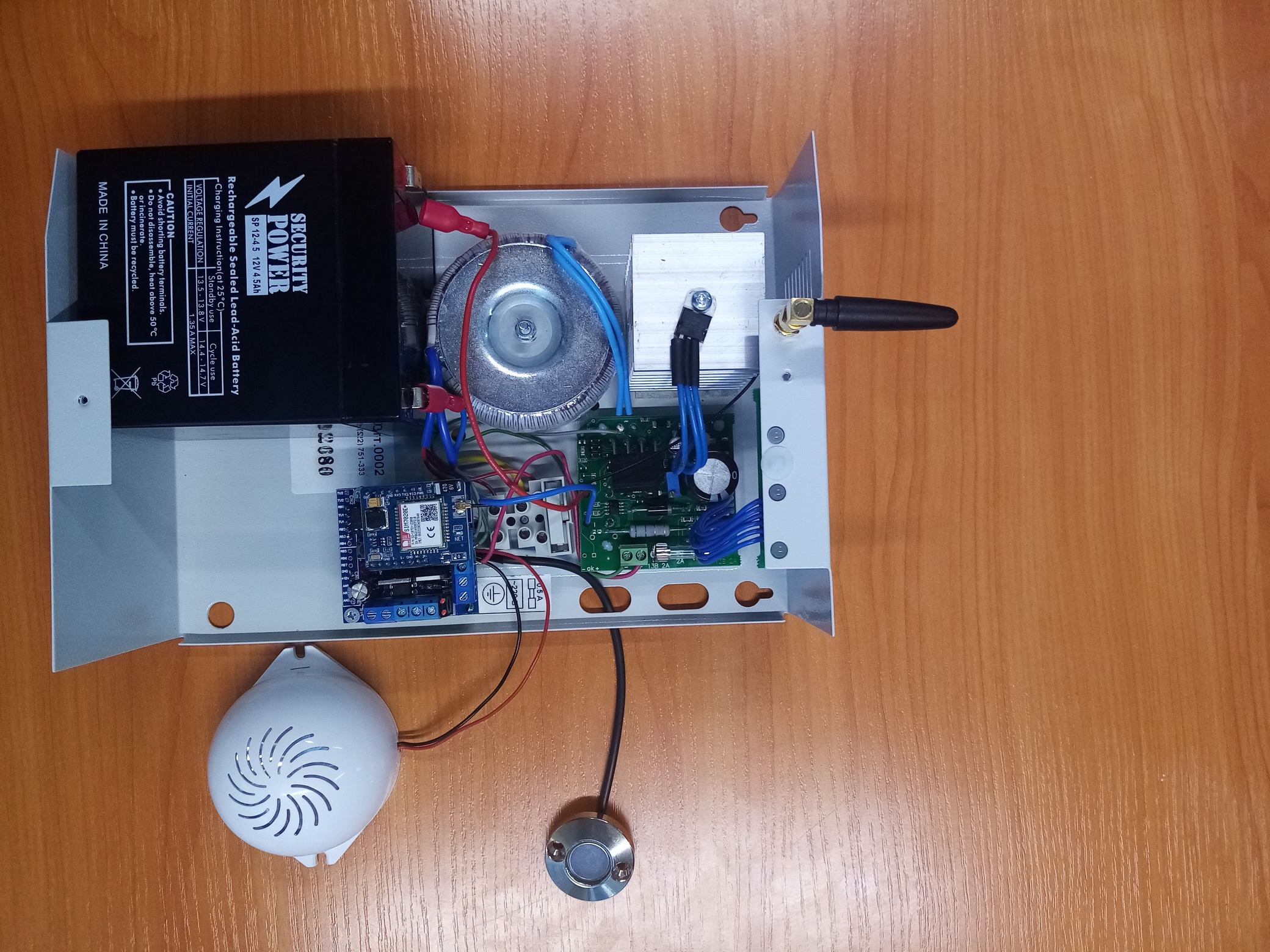

Требуемой надежности на рынке соответствовал только один блок питания – ББП-20 (Элтех) с трансформатором 50 Гц, линейным стабилизатором напряжения, защитой трансформатора от перегрева. Надежность показал модуль Sim7020e.

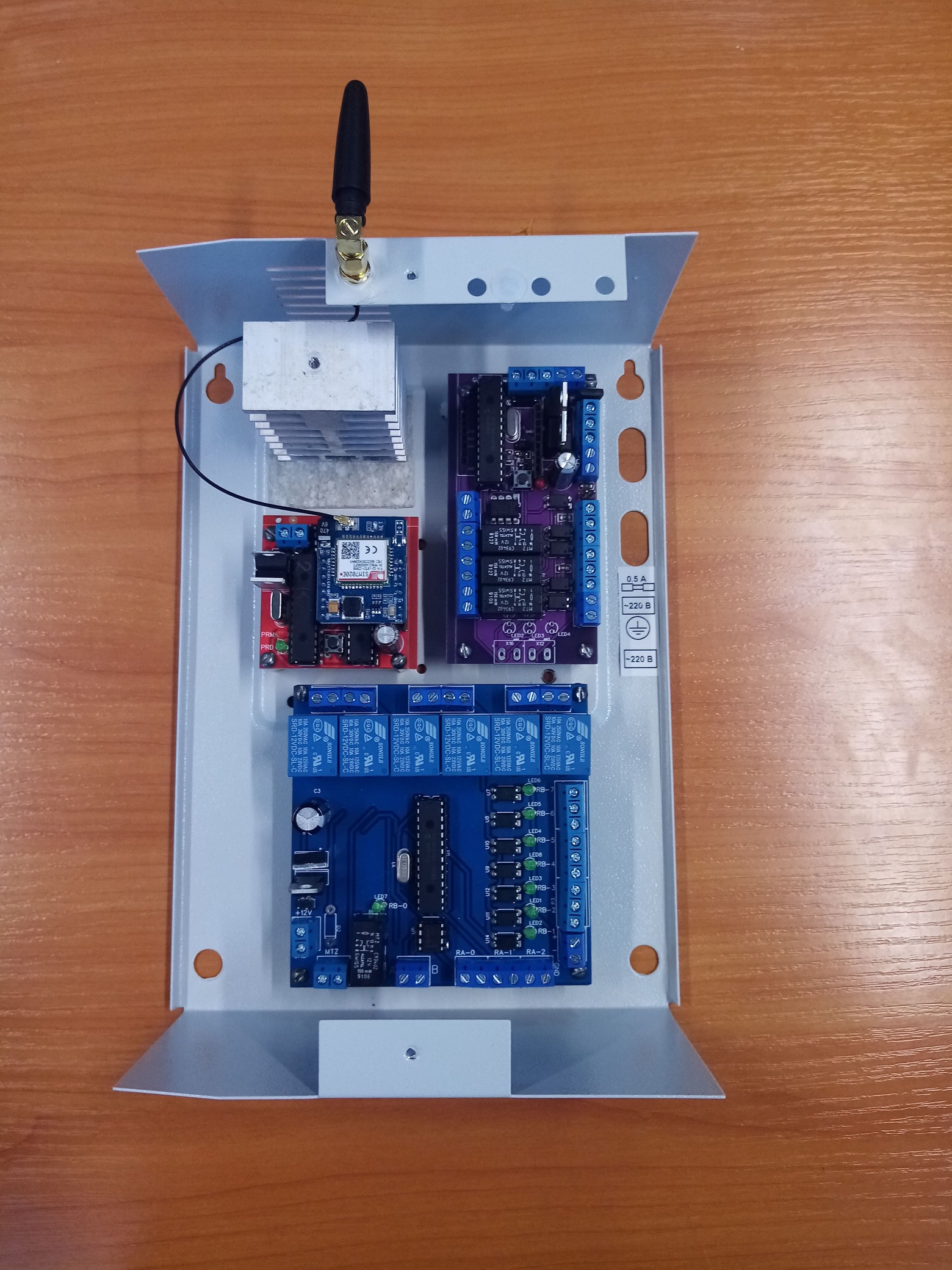

С целью снижения стоимости и универсальности было разработано 6 типов плат: Плата телесигнализации от проникновения, Плата расширения платы 1, Модем на базе модуля NB-IOT Sim7020e, реализующий прозрачный RS-485 или RS-232, Плата, реализующая функции платы 1 и платы 2 (плата 4), дополнительно позволяющая управлять одним выключателем, Плата ТС, ТУ, ТИ с поддержкой протокола MODBUS RTU , Плата отображения на мнемощите 64 дискретных сигналов. ПО поддерживает 13 плат, каждый дискретный выход может зависеть от нескольких тегов через логические функции.
Ресурсосбережение достигается за счет:
- В разы более низкой стоимости оборудования.
- Простоты ремонта и настройки – платы легко заменяются, настройка заключается в программировании контроллеров (на съемных панелях) готовыми hex-файлами.

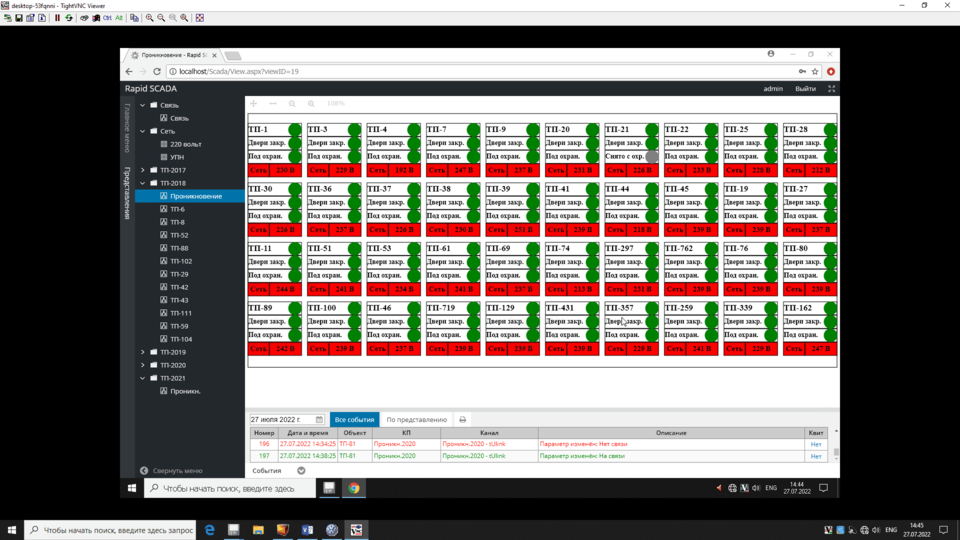

-Использования бесплатной WEB SCADA и ПО собственной разработки (ОРС сервера, ПО отображения информации на мнемощите).
- Возможности замены находящихся в эксплуатации модемов 2G.
- Возможности опроса любого оборудования с поддержкой MODBUS RTU.
- Отсутствия необходимости техобслуживания (за исключением замены аккумуляторов раз в 5 лет).
- Низкой стоимости тарифа сотового оператора (0.7 руб. в месяц без ограничения лимита трафика).
- Сравнительно низкого энергопотребления (5 Вт).
- Возможности повторного использования радиодеталей.
- Независимости от поставщиков оборудования (любые неисправности могут быть устранены самостоятельно).
Ресурсосбережение достигается за счет низкой стоимости оборудования, тарифов сотового оператора, отсутствия необходимости обслуживания (за исключением замены аккумулятора раз в 5 лет), высокой ремонтопригодности, возможности расширения существующих комплексов телемеханики, замены устаревшего оборудования (модемов 2G, КП телемеханики), снижения требований к квалификации персонала, выполняющего ремонт.
