Номинация: Энергоэффективное промышленное (специальное) оборудование

Продукт: Реконструкция оборотного водоснабжения системы охлаждения центрифуг линии №2 по производству минераловатных плит цеха №1 с внедрением современной энергоэффективной градирни

Награда: Диплом победителя 2-й степени

Реконструкция оборотного водоснабжения системы охлаждения центрифуг линии №2 по производству минераловатных плит цеха №1 с внедрением современной энергоэффективной градирни проведена с целью охлаждение валков центрифуг технологической линии № 2 цеха № 1 при производстве плит теплоизоляционных из минеральной ваты.

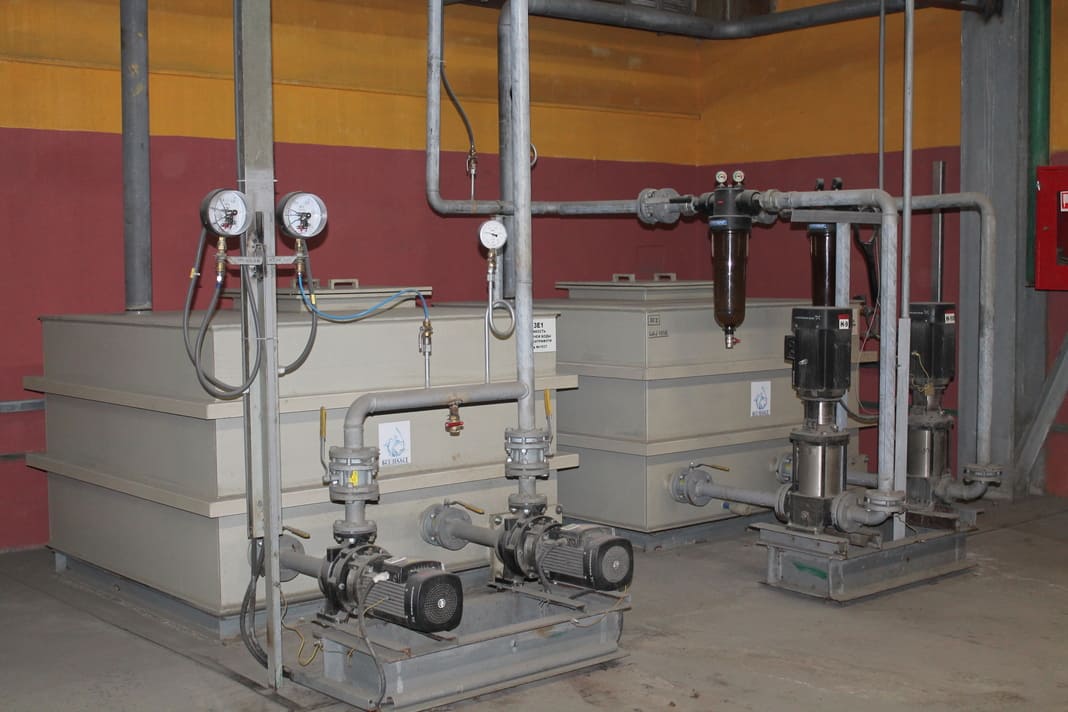

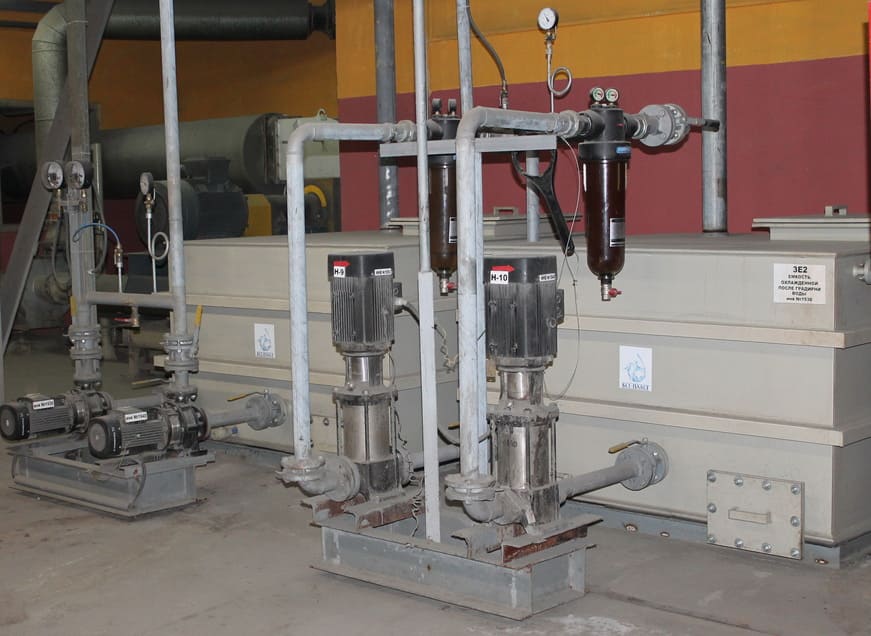

В цехе № 1 технологической лини № 2 по производству плит теплоизоляционных из минеральной ваты для охлаждение валков центрифуг взамен 3 инжекционных градирен и 4 насосных агрегатов с установленной мощностью 19 кВт установлена одна высокоэффективная градирня AQ494 с двумя насосными агрегатами с установленной мощностью 8 кВт.

В рамках проведенного мероприятия произведена реконструкция оборотного водоснабжения системы охлаждения центрифуг технологической линии по производству минераловатных плит №2 цеха №1 с внедрением современной энергоэффективной градирни мокрого типа.

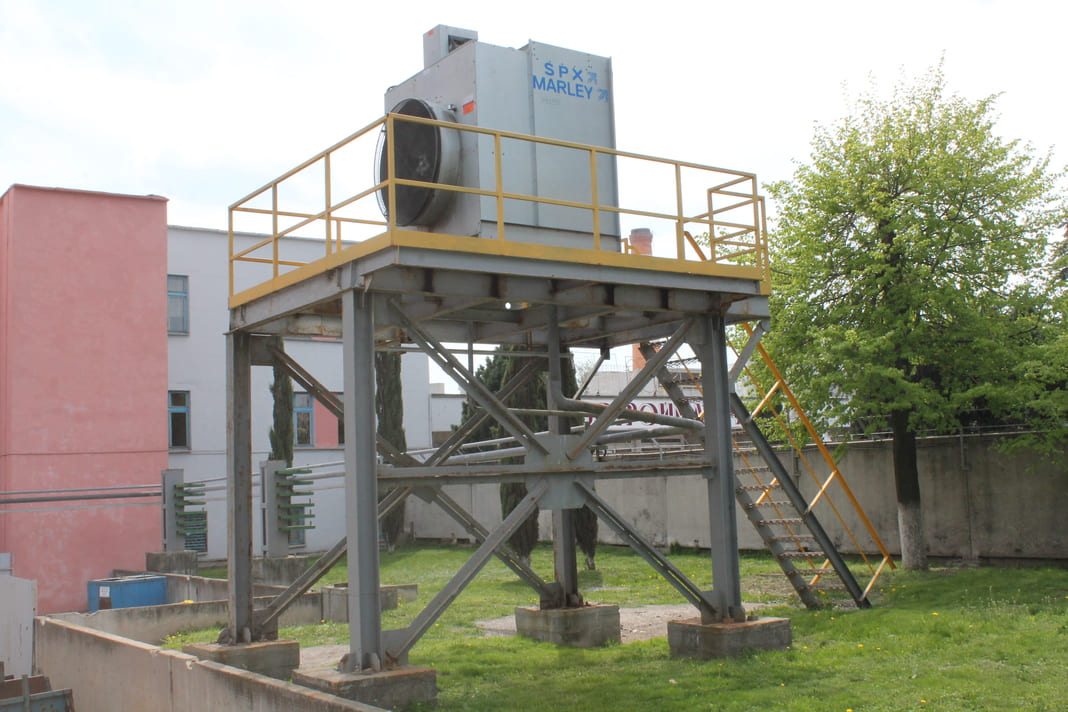

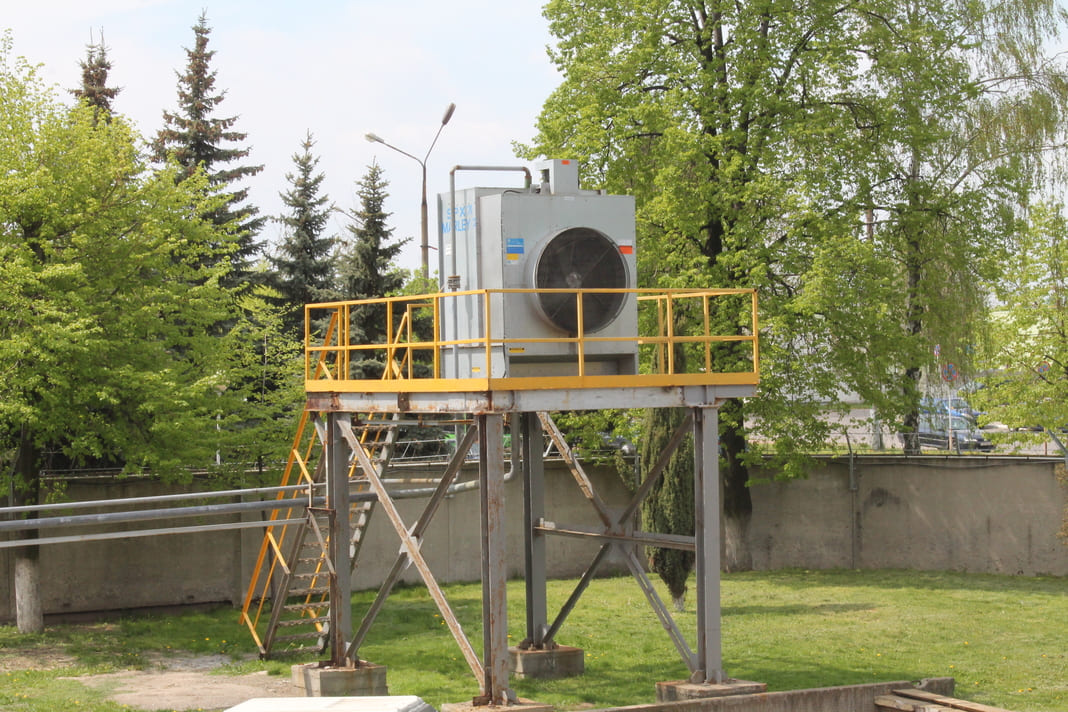

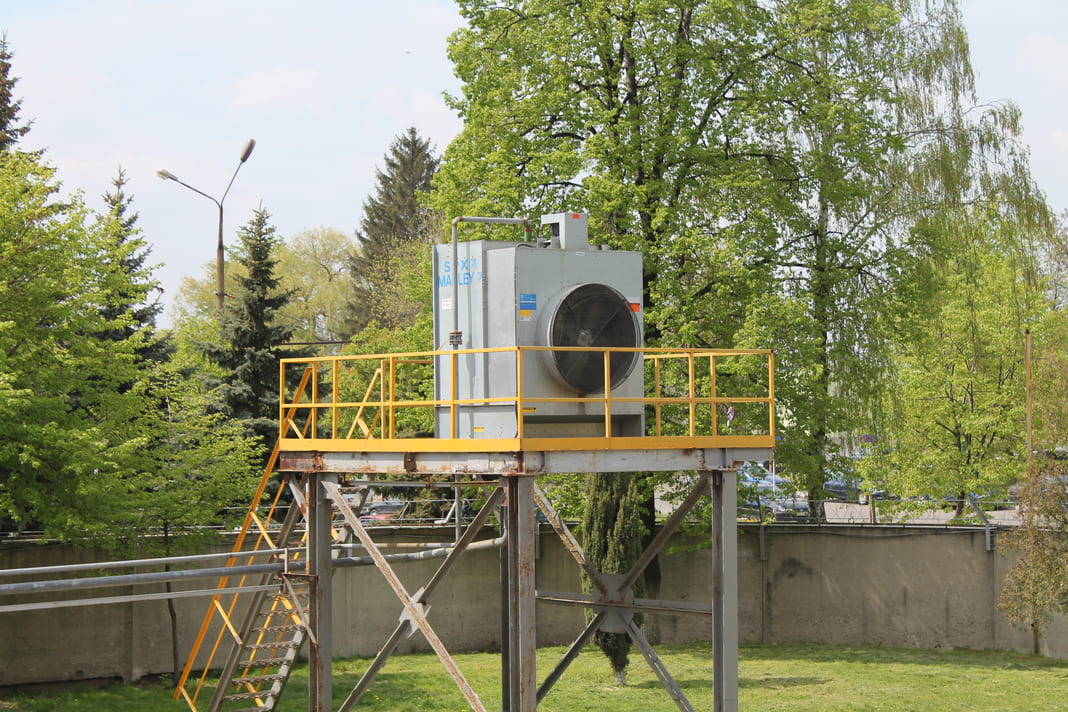

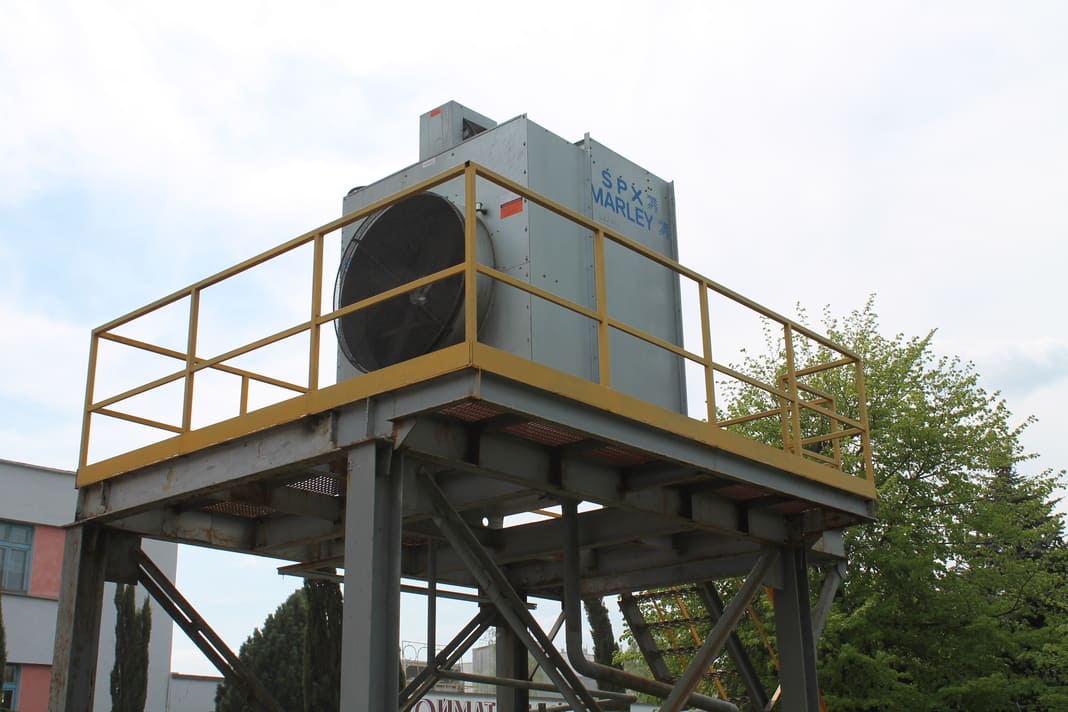

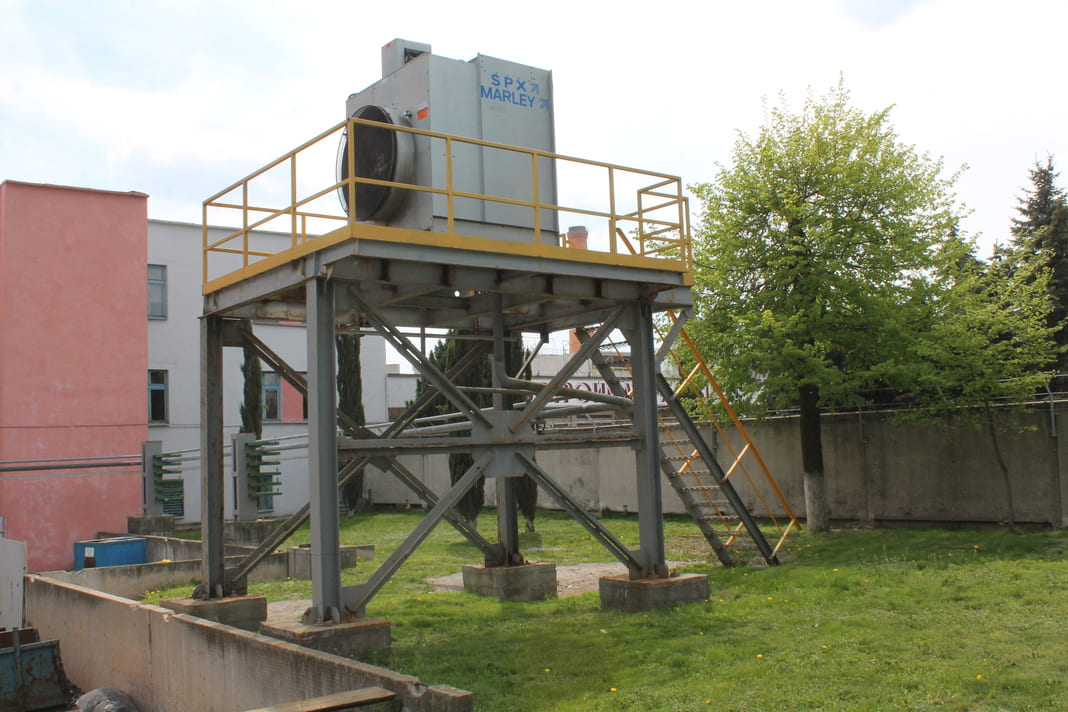

Данная градирня оборудована системой распределения воды с форсунками, комплектом каплеуловителей, комплектом набивки поверхности теплообмена поливинилхлоридом. Корпус и бассейн градирни выполнены из оцинкованной стали.

Производительность градирни по охлаждающей воде 10÷15 м3/час, температурный график 50/25 оС и статический напор 2,5 м.

Повышенный расход электроэнергии насосами при работе на старой системе охлаждения с 3 инжекционными градирнями и 4 насосными агрегатами определяется повышенным расходом оборотной воды в системе охлаждения.

При сохранении гидравлического сопротивления сети и, следовательно, неизменного напора, расчётная мощность насоса будет определяться значением требуемого расхода воды. Тогда при снижении расхода воды в три раза, с 30 до 10 м3/час, расчётная мощность насоса также снижается в три раза. В свою очередь указанный фактор определяет соответствующее снижение потребляемой электрической мощности приводом насоса.

Расчет экономии топлива и сроков окупаемости мероприятия представлены в таблице ниже.

Исходные данные и результаты расчета экономического эффекта реализации предложенного мероприятия.

Количество насосов на старой системе охлаждения, шт

4

Коэффициент использования

0,85

Электрическая мощность насоса на старой системе охлаждения, кВт

5,5

Электрическая мощность насоса на новой градирне, кВт

1,8

Время работы градирни, ч

7482,0

Экономический эффект тыс. кВт*ч

т у.т.

тыс. руб

60,5

19

9,6

Капиталовложения, тыс. руб.

81,36

Срок окупаемости, годы

8,5

ОАО «Гомельстройматериалы» - один из крупнейших производителей широкого спектра высококачественных строительных материалов в Республике Беларусь. Выпускаемая предприятием продукция: плиты теплоизоляционные из минеральной ваты, камни силикатные, блоки из ячеистого бетона стеновые, кирпич силикатный утолщенный и др. пользуется высоким спросом у потребителей.
