Номинация: Энергоснабжающие системы в промышленном производстве

Продукт: Приточно-вытяжная установка с роторным регенератором

Награда: Диплом победителя 3-й степени

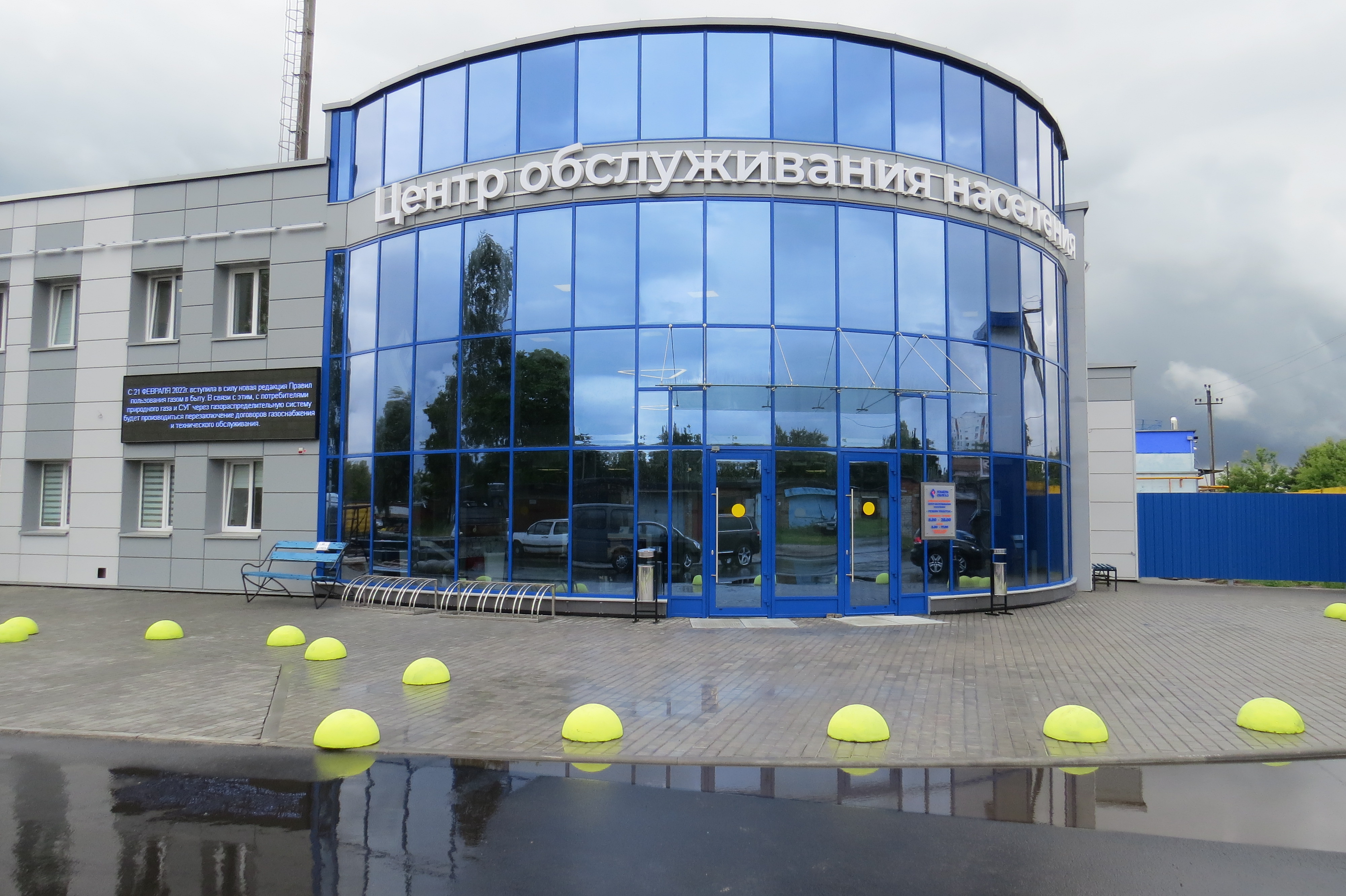

Приточно-вытяжная установка с роторным регенератором предназначена для Системы вентиляции административного здания ПУ «Речицагаз», г. Речица.

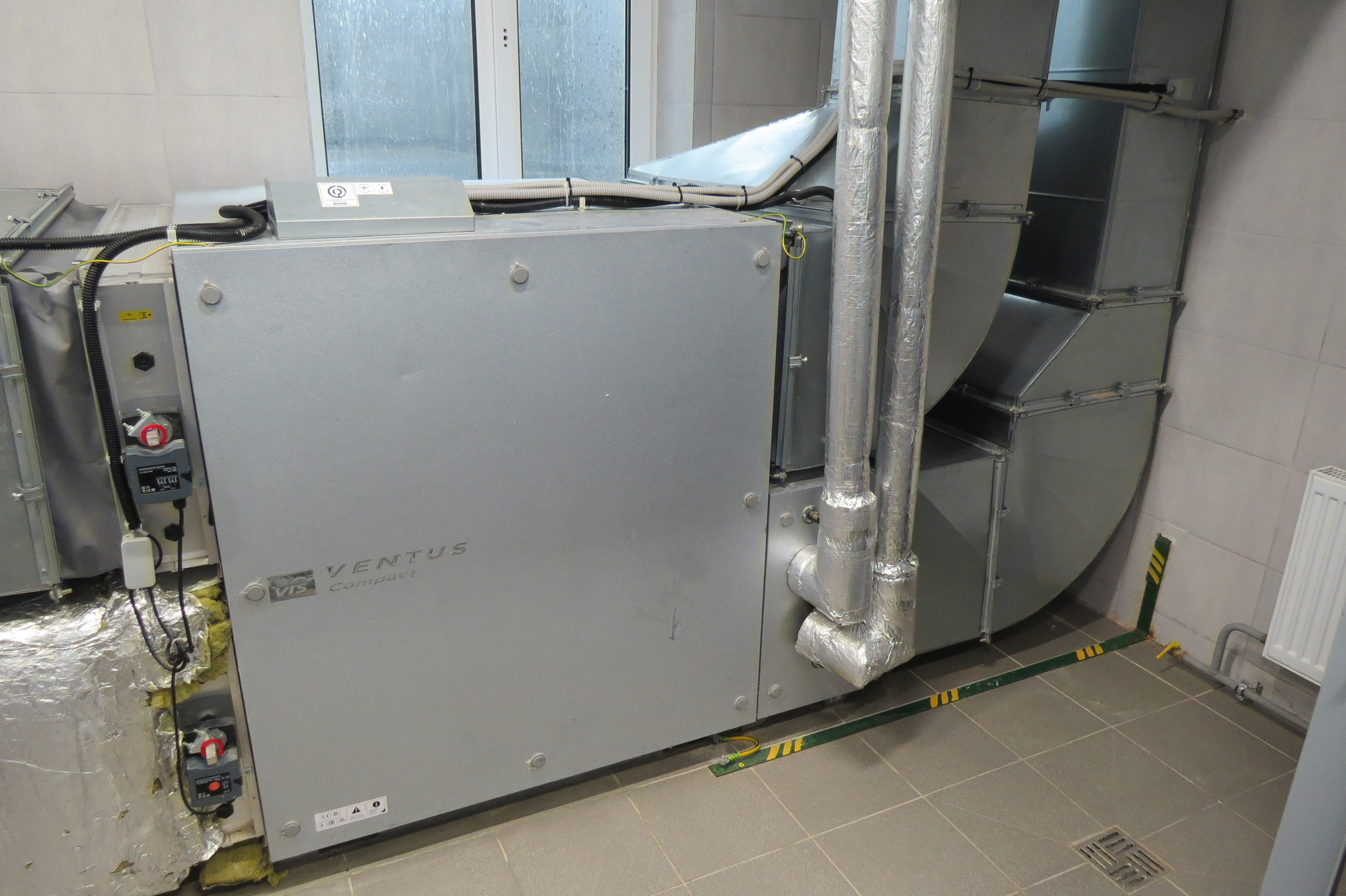

В ходе выполнения строительных работ на объекте «Реконструкция административного здания (инвентарный номер №340/С-286655) ПУ «Речицагаз», произведена установка приточно-вытяжной вентиляции с рекуперацией тепла фирмы VTS типа VVS040c.

Принудительная вентиляция с регенератором является наиболее совершенной системой, способной обеспечивать циркуляцию воздушных потоков в заданных режимах и объемах. Система на основе регенератора обеспечивает приток чистого воздуха с комфортной температурой и одновременно удаляет отработанные воздушные массы за пределы помещения. Её эксплуатация связана с минимальными энергозатратами, т.к. поток воздуха с улицы вначале подогревается регенератором (за счет тепла, которое содержится в вытяжном воздухе), а затем происходит догрев воздуха через водяной нагреватель до комфортной для человека температуры.

В основе устройства находится вращающийся барабан (ротор), выполняющий роль теплообменника, в котором происходит передача тепла от выходящих потоков к входящим из внешней среды. Если температура наружного воздуха ниже, чем в помещении, вытягиваемый из него воздух нагревает ротор, который при вращении отдает полученное тепло наружному воздуху, таким образом осуществляя его подогрев.

Воздушные потоки проходят через регенератор по разделенным вентиляционным каналам, что позволяет практически полностью избежать их смешивания.

Конструктивно, для достижения большей поверхности теплообмена, барабан выполнен как набор попеременно уложенных плоских и волнообразных лент из алюминия. Электронная схема, управляющая работой роторного регенератора, анализирует с помощью датчиков информацию о наружной и внутренней температуре воздуха и, управляя частотой вращения ротора, обеспечивает режим оптимального теплообмена.

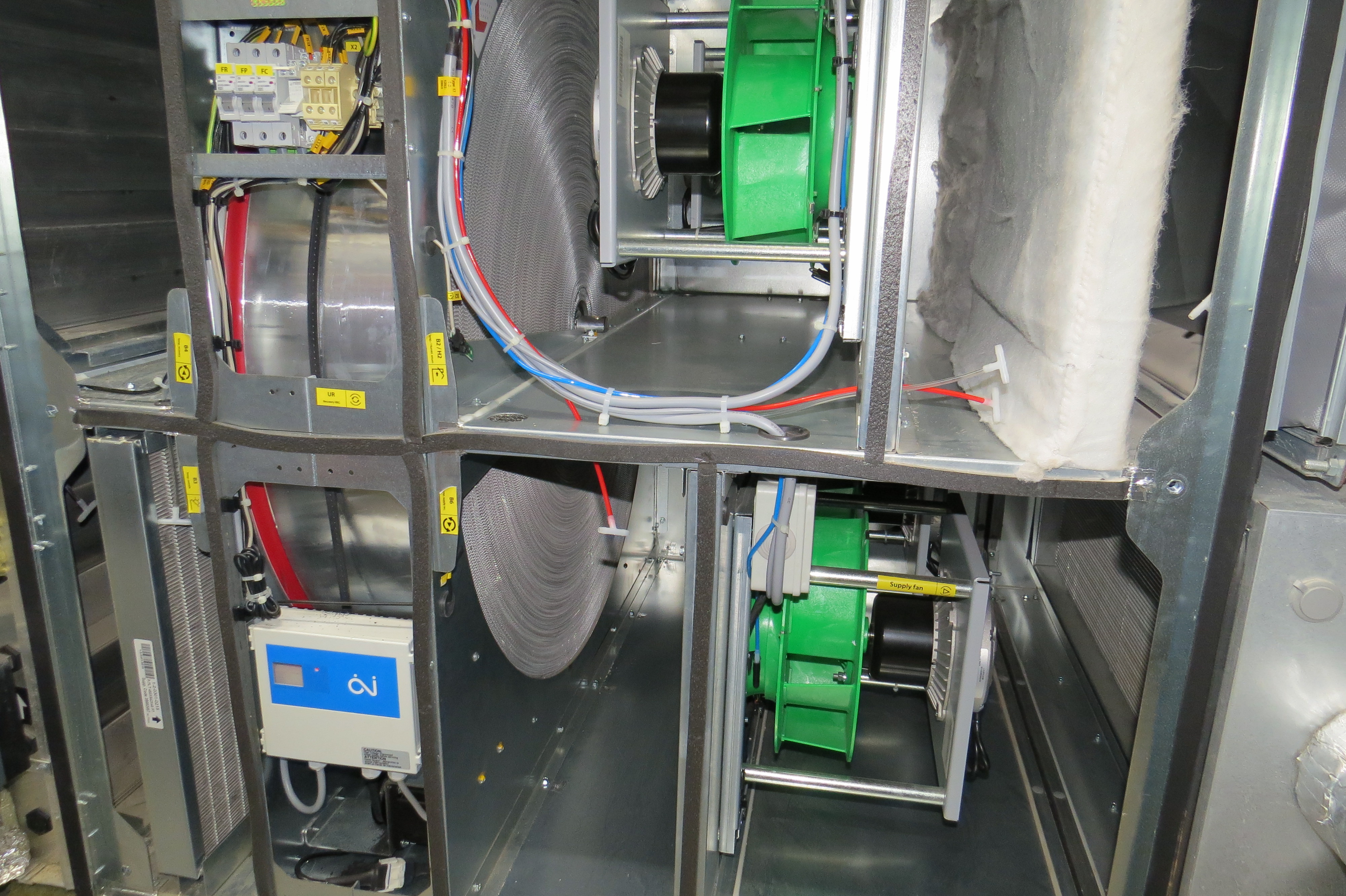

Элементы приточно-вытяжной вентиляции с регенераацией тепла фирмы VTS типа VVS040c:

- Вращающийся регенератор - эффективность энергоутилизации достигает 86% в зависимости от скорости потоков воздуха, их массовых расходов и относительной влажности;

- Вентиляторная группа PLUG с прямым приводом - системы вентиляции и кондиционирования воздуха низкого и среднего давления с полным давлением до 2000 Па; максимальная температура окружающей среды 60°С.

Экономический эффект:

- роторный регенератор при проектной мощности 38,7 кВт и средней температуре в отопительный период – 0°С, экономия потребления тепловой энергии от котельной составит – 21,2 Гкал.;

- электродвигатели EC в составе вентиляторных групп PLUG эффективнее асинхронных двигателей АС на 20-30%, таким образом, при средней потребляемой мощности - 2,26 кВт, годовая экономия потребления электрической энергии составит – 1432 кВт*ч.
