Номинация: Автоматизированные системы управления технологическими процессами

Продукт: Система автоматического контроля уровня одоризации на ГРП

Награда: Диплом победителя 3-й степени

Система автоматического контроля уровня одоризации на ГРП предназначена для осуществления непрерывного контроля за степенью одоризации природного газа, поступающего потребителям газа. Внедрение системы позволило непрерывно проводить измерение интенсивности запаха газа, оперативно реагировать на изменение количества одоранта в газе и исключить погрешность от индивидуальных особенностей организма испытателей.
До внедрения данной системы контроль осуществлялся органолептическими методами 3 раза в месяц, для чего было необходимо задействовать людские ресурсы и транспорт, получая неоднозначные результаты.

До внедрения системы автоматического контроля уровня одоризации газа на ГРП контроль одоризации осуществлялся органолептическими методами, для чего собиралась команда из 5-ти испытателей во главе с руководителем проведения измерений, брала необходимое оборудование и выезжала на объект для проведения измерений (на ГРП). Затем каждый испытатель оценивал интенсивность запаха газа в трех разных концентрациях по 5-балльной шкале. После проведения измерений руководитель обрабатывал все результаты и выводил общее среднее значение интенсивности запаха газа.

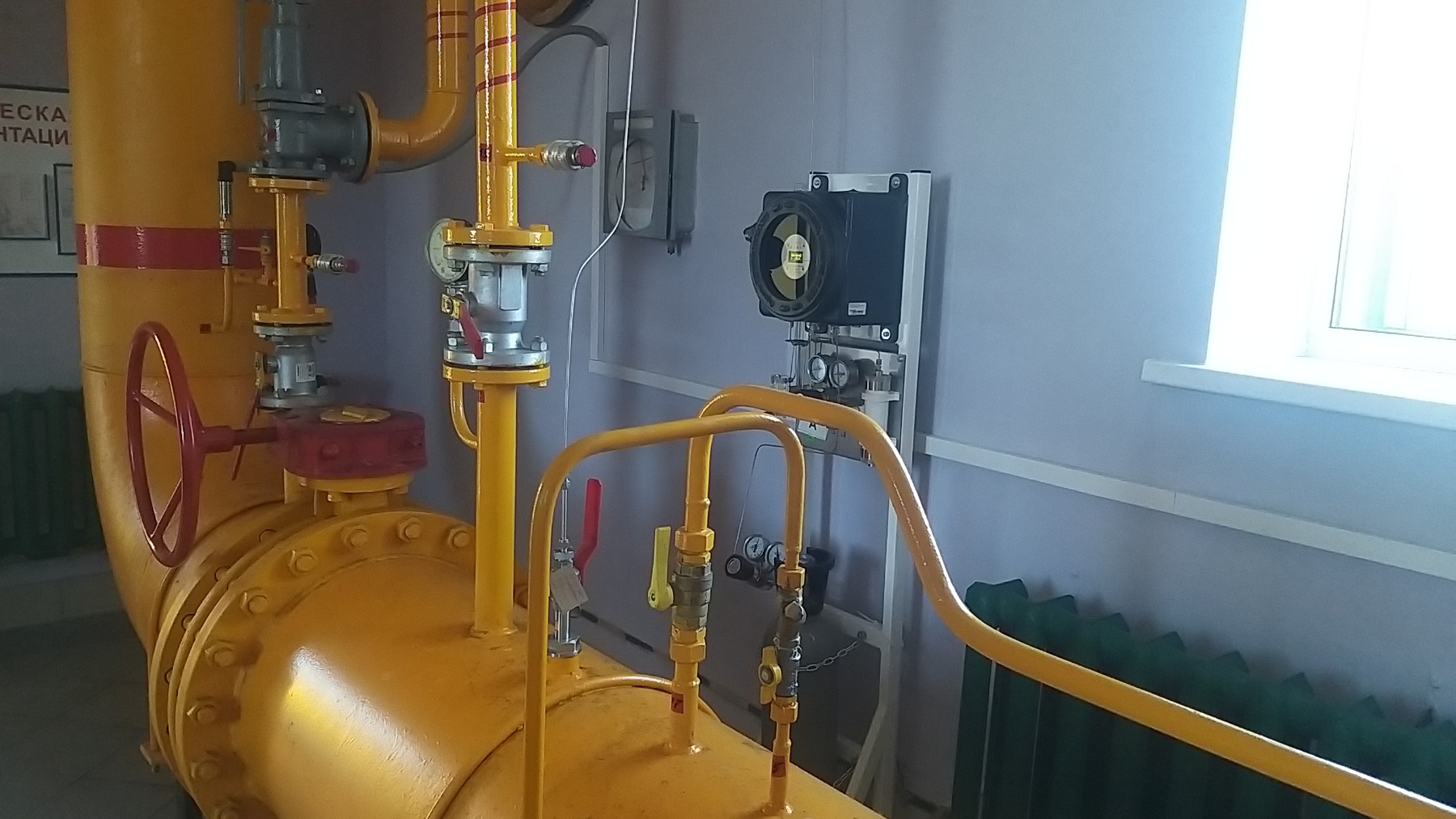

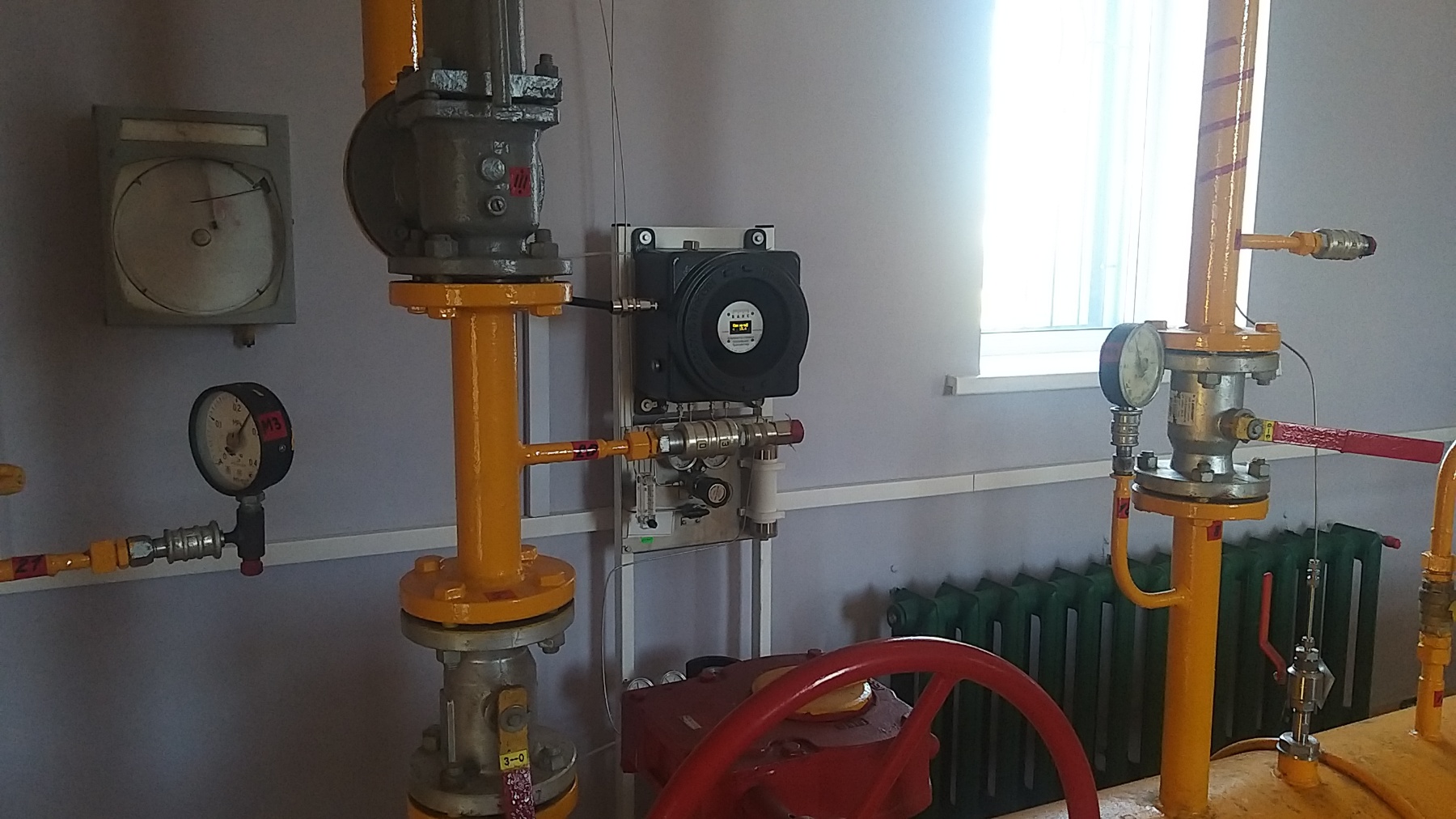

На предприятии системами автоматического анализа уровня одоризации были оборудованы четыре объекта, расположенные в различных частях города и Витебского района.

Среднее время поездки бригады от АДС до обследуемого (П)ГРП достигает 30 минут. Учитывая время нахождения бригады на объекте, а также время обратной дороги либо перемещения на следующий объект, обследования достигает полутора часов на один объект.

В итоге бригада из пяти человек плюс руководитель и, возможно, водитель для регламентной поверки может потратить до 42 (7*4*1,5) человеко-часов. В эквиваленте средней заработной платы, без учета амортизации автомобиля и ГСМ, одна поездка по данным объектам отнимает у предприятия до 582,3 рубля (13,67 +15,73 +13,53 *5 — стоимость часа работы бригады из старшего мастера АДС, водителя, 5 слесарей, умноженная на 1,5 часа и на 4 объекта). Кроме того, бригада и транспорт в этот момент времени занята только данным обследованием.

Согласно графику, каждый объект обследуется не менее одного раза в декаду.

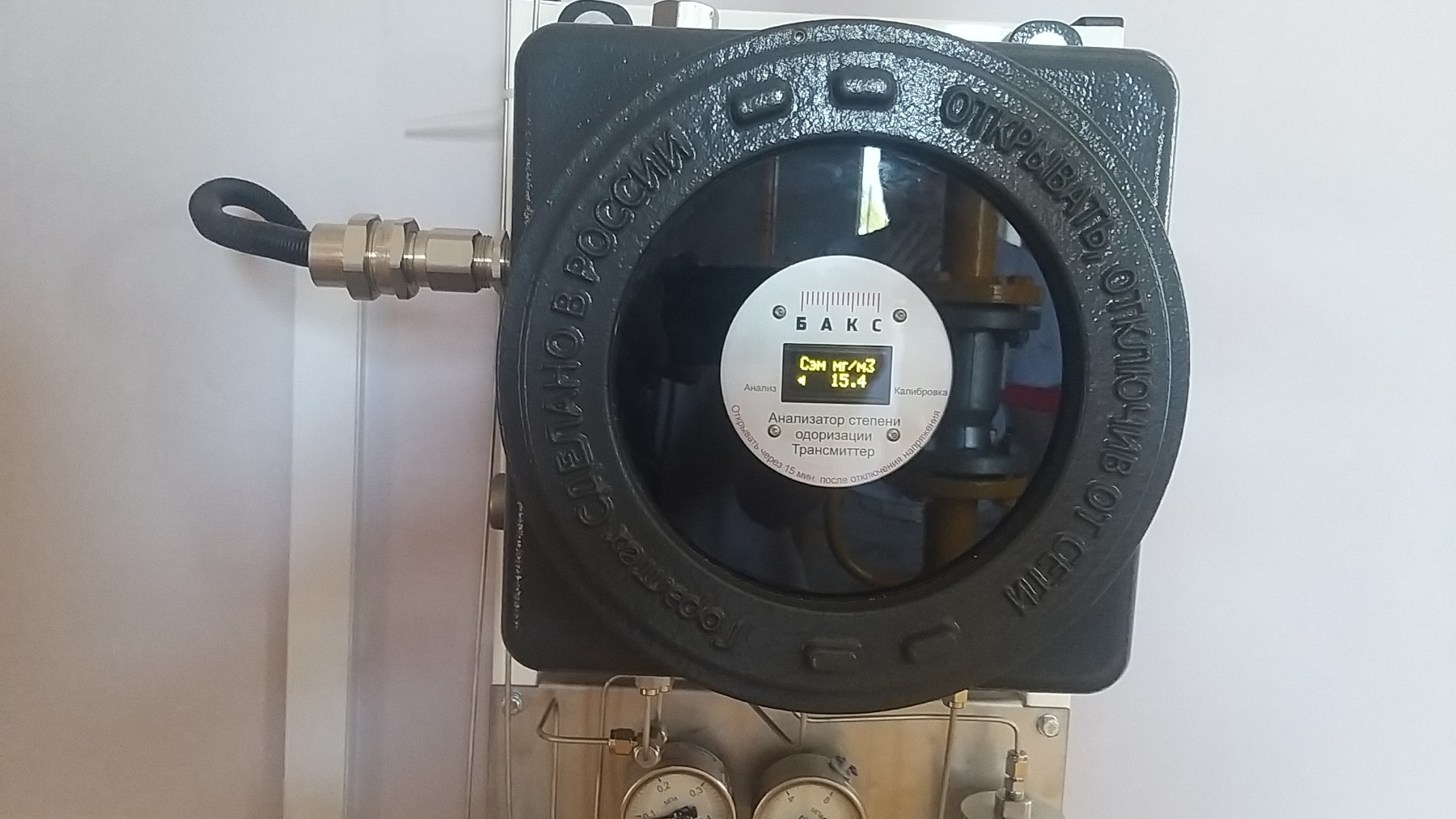

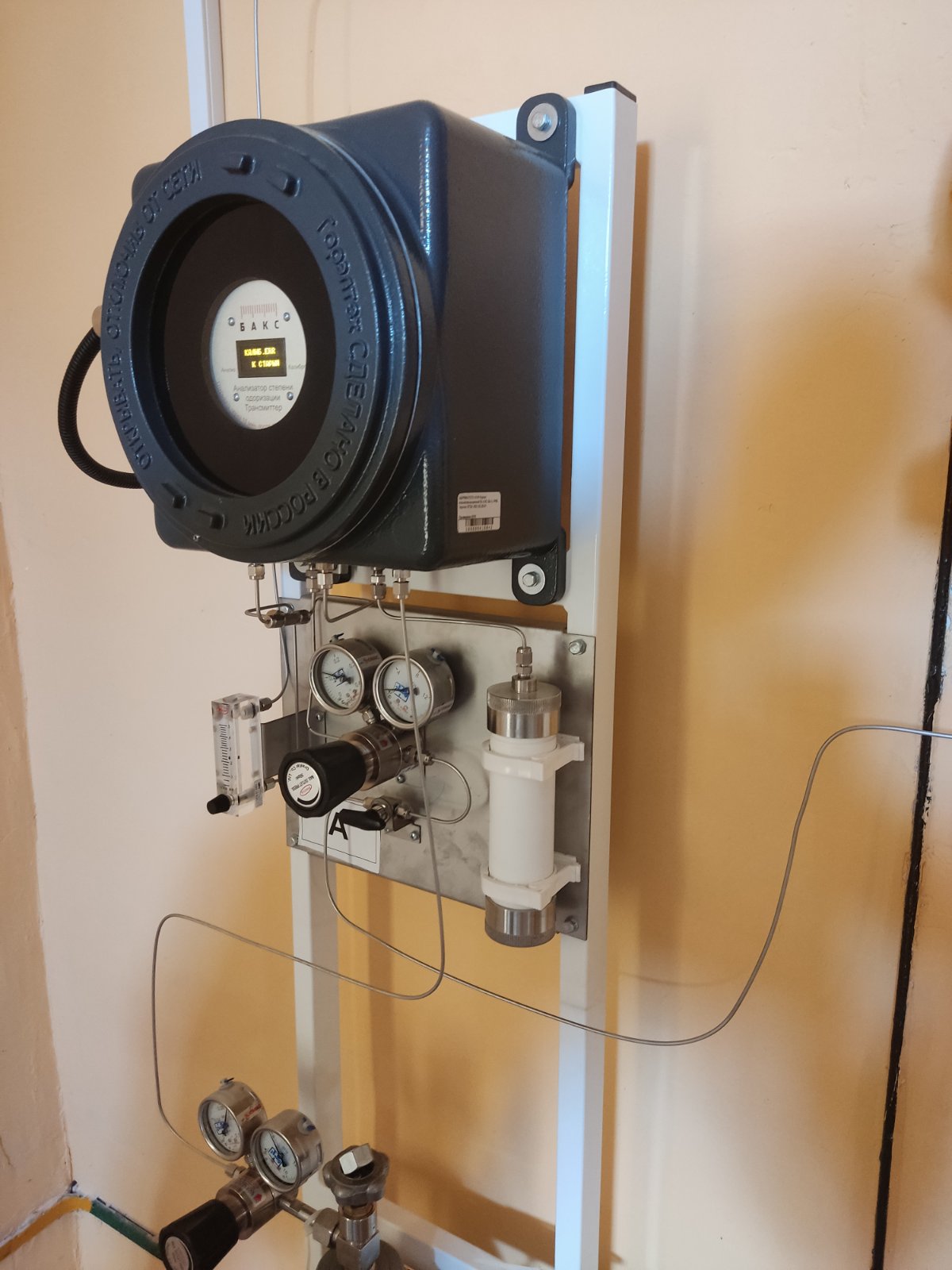

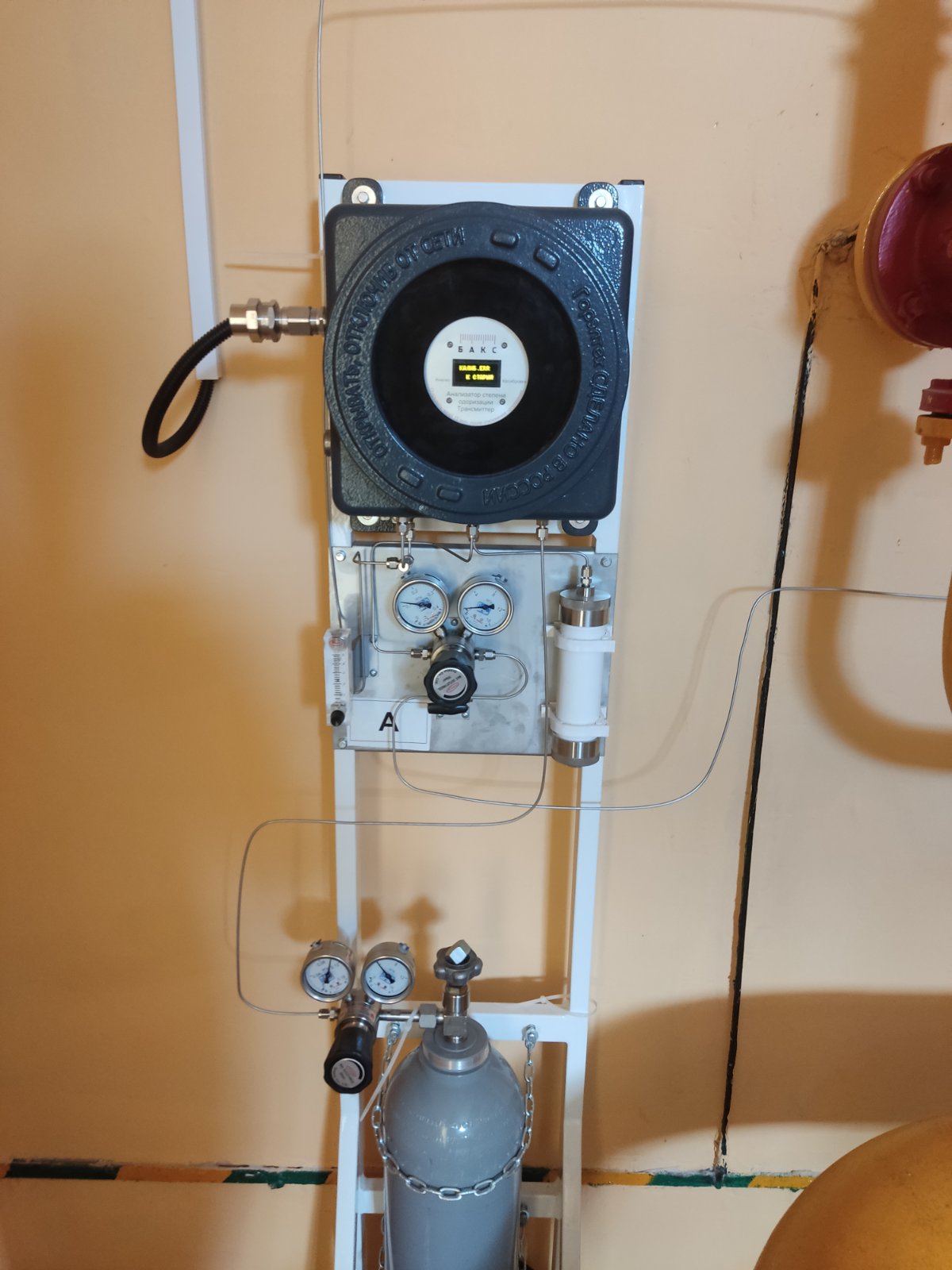

Внедрённая система позволяет непрерывно в автоматическом режиме контролировать состояние одоризации в режиме онлайн и полностью исключает человеческий фактор из процесса измерений.

Помимо денежной экономии данная система автоматического контроля уровня одоризации на ГРП позволяет не отвлекать бригаду и транспортное средство от основной работы и уменьшает вредные воздействия автотранспорта на окружающую среду.
