РУП «Гродноэнерго»
Декабрь 10, 2022
Номинация: Энергоэффективные технологии года
Продукт: Установка насосов-регуляторов расхода сетевой воды через теплообменники контура ГПСВ котла-утилизатора
Награда: Диплом победителя 2-й степени
Установка насосов-регуляторов расхода сетевой воды через теплообменники контура ГПСВ котла-утилизатора предназначена для утилизации тепла уходящих дымовых газов котла-утилизатора посредством увеличения расхода сетевой воды.
Область применения – встроенный газовый подогреватель сетевой воды (ГПСВ) котла-утилизатора BU-HRSG 206-14,1-555/28-1,5-285 газотурбинной установки (ГТУ) PG 9171E мощностью 121,7 МВт.
Гродненская теплоэлектроцентраль-2 - филиал РУП «Гродноэнерго», входящего в состав ГПО «Белэнерго», является самой крупной тепловой электростанцией области. Спроектирована и построена для тепло- и электроснабжения ОАО «Гродно Азот». В настоящее время также обеспечивает теплоснабжение более 75% коммунального и жилищного сектора города Гродно.

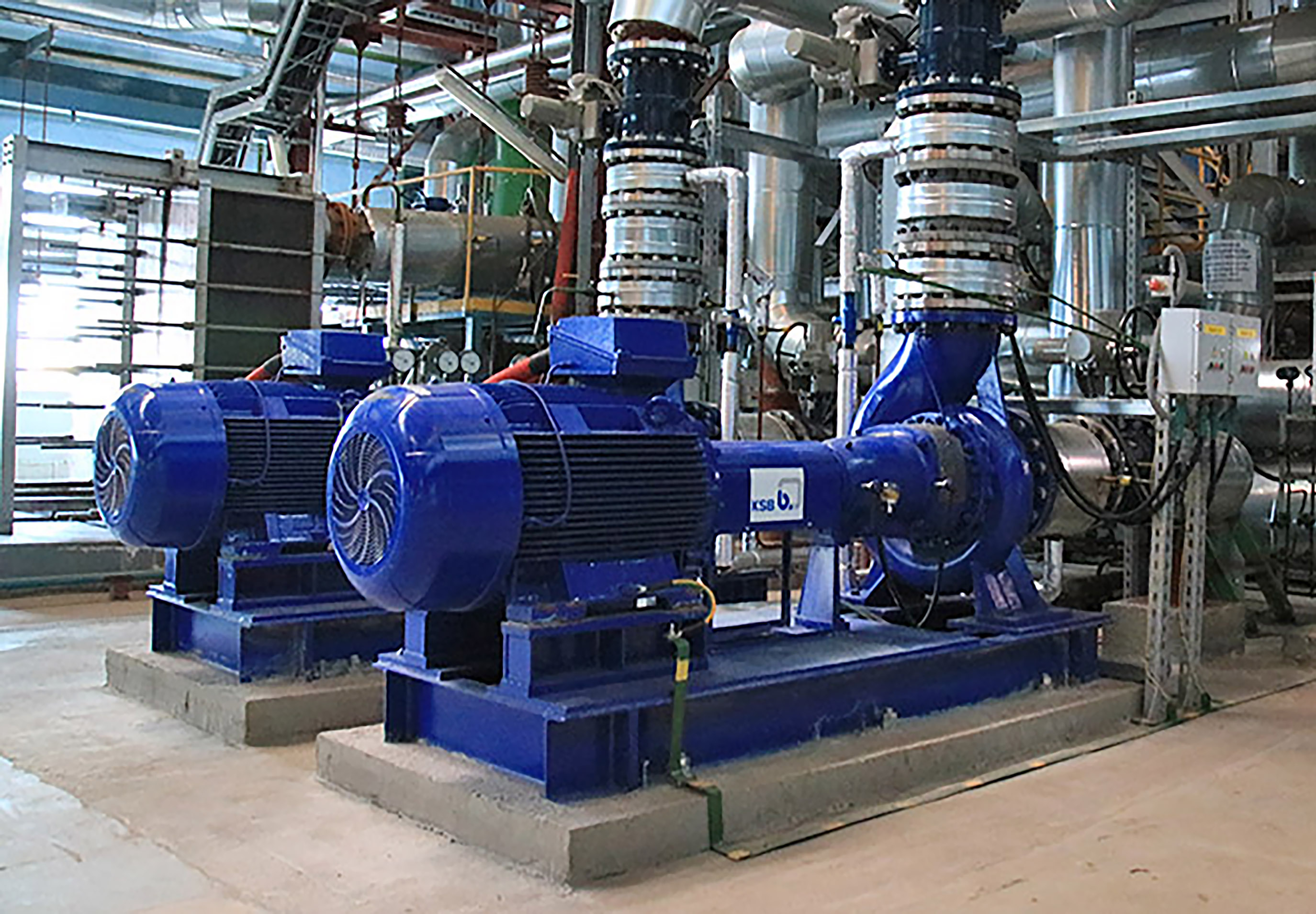

Для стабильного увеличения теплосъёма в газовом подогревателе сетевой воды котла-утилизатора (ГПСВ КУ) и снижения температуры уходящих газов за КУ реализовано мероприятие по установке оснащённых частотными преобразователями сетевых насосов в рассечку к трубопроводу сетевой воды до ПСВ № 1, 2 контура ГПСВ котла-утилизатора.
Экономическая эффективность обеспечивается за счет увеличенного съёма, выработанного в ГПСВ тепла, а также увеличения КПД котла-утилизатора за счёт снижения температуры уходящих дымовых газов.
Для поддержания оптимального расхода сетевой воды электродвигатели подкачивающих насосов снабжены ЧРЭП.
Для оценки эффекта данного мероприятия проведены тепловые испытания с отключенными и включенными НСВП, а также с разным расходом сетевой воды через пластинчатые подогреватели. После включения в работу подкачивающего насоса контура ГПСВ и подъема расхода сетевой воды с 517 до 983 т/ч тепловая нагрузка пластинчатых подогревателей увеличилась на 2,0 Гкал/ч, температура уходящих газов за котлом-утилизатором снизилась на 5°С, что привело к увеличению КПД на 0,7 %. Отпала необходимость включения в работу дополнительного сетевого насоса (СН-3), что снизило потребление мощности на 495 кВт.
После ввода в эксплуатацию подкачивающих насосов, для обеспечения оптимального расхода сетевой воды через теплообменники ГПСВ в отопительный период, снизилась потребляемая мощность работающих сетевых насосов.
Также повысилась надежность работы теплофикационной установки за счёт уменьшения проводимых переключений оперативным персоналом турбинного цеха для поддержания оптимального расхода сетевой воды на ГПСВ.
Плановый годовой экономический эффект от внедрения данного мероприятия составляет 977,9 т у.т. С момента ввода в эксплуатацию (29.11.2021) на 01.08.2022 фактический экономический эффект составил 921,2 т у.т. Плановая годовая экономия топлива составляет 977,9 т у.т.
